Công Nghệ SMT là gì?
Công nghệ SMT (Surface Mount Technology) -Công nghệ hàn linh kiện bề mặt là phương pháp gắn các linh kiện điện tử trực tiếp lên trên bề mặt của bo mạch (PCB). Các linh kiện điện tử dành riêng cho công nghệ này có tên viết tắt là SMD. Linh kiện SMD (Surface Mount Devices) - loại linh kiện dán trên bề mặt mạch in, sử dụng trong công nghệ SMT (Surface Mount Technology) gọi tắt là linh kiện dán.
Trong công nghiệp điện tử, SMT đã thay thế phần lớn công nghệ đóng gói linh kiện trên tấm PCB xuyên lỗ theo đó linh kiện điện tử được cố định trên bề mặt PCB bằng phương pháp xuyên lỗ và hàn qua các bể chì nóng.
Công nghệ SMT có mức độ tự động hóa cao, không đòi hỏi nhiều nhân công, và đặc biệt làm tăng công suất sản xuất.
Qúa trình dán linh kiện lên bề mặt của FPCB cơ bản gồm 4 bước:
1. Quét kem hàn (Solder Paste) lên bề mặt FPCB ở vị trí cần gắn linh kiện.
Kem hàn quét qua lỗ của một mặt nạ kim loại (metal mask hoặc stencil) được đặt trên FPCB để tránh dính vào nơi không mong muốn (lỗ trên mặt nạ kim loại được đục thủng ở ngay vị trí cần dán của FPCB). Kem hàn có dạng bột nhão, tính bám dính cao, thành phần thay đổi tùy công nghệ và đối tượng hàn. Sau đó, bo mạch chuyển sang máy gắnlinh kiện.
2. Gắn linh kiện

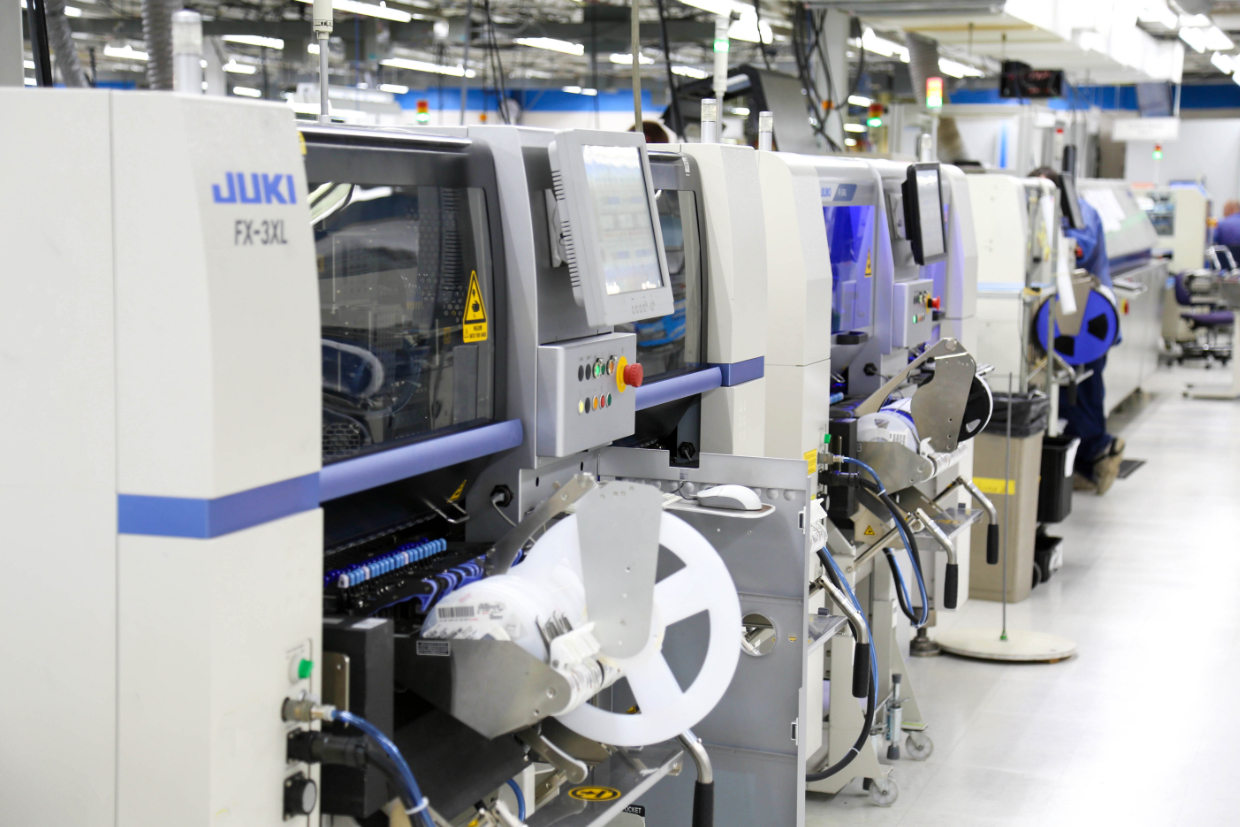

Máy gắn linh kiện tự động gỡ linh kiện từ băng chuyền hoặc khay và đặt vào vị trí tương ứng đã được quét kem hàn. Sau khi sấy khô nhanh kem hàn bằng nhiệt hoặc tia UV, FPCB được lật mặt và quá trình gắn lặp lại. Khi hoàn tất cả hai mặt, FPCB chuyển sang lò sấy. Công nghệ SMT mới còn cho phép gắn linh kiện cùng lúc cả hai mặt
3. Gia nhiệt
Tại lò sấy, FPCB đi qua các khu vực với nhiệt độ tăng dần để linh kiện có thể thích ứng. Ở nhiệt độ đủ lớn, kem hàn nóng chảy, dán chặt linh kiện lên FPCB. FPCB sau đó được rửa bằng một số hóa chất, dung môi và nước để làm sạch vật liệu hàn rồi dùng khí nén làm khô nhanh.
4. Kiểm tra và sửa lỗi sản phẩm
Cuối cùng bo mạch được đưa sang bộ phận kiểm tra quang học để phát hiện lỗi bỏ sót linh kiện hoặc sửa các lỗivị trí của linh kện. Trong trường hợp cần thiết, chúng ta có thể lắp đặt thêm một số trạm kiểm tra quang học cho dây truyền công nghệ sao cho có thể phát hiện lỗi sau từng mỗi công đoạn..
Ở công đoạn này chúng ta có thể sử dụng các máy AOI (automated Optical Inspection) quang học hoặc sử dụng X-ray. Các thiết bị này cho phép phát hiện các lỗi vị trí, lỗi tiếp xúc của các linh kiện và kem hàn trên bề mặt của mạch in.
+ Lợi điểm khi sử dụng công nghệ SMT
Linh kiện nhỏ hơn
Cần phải tạo ra rất ít lỗ trong quá trình chế tạo PCB
Quá trình lắp ráp đơn giản hơn
Những lỗi nhỏ gặp phải trong quá trình đóng gói được hiệu chỉnh tự động (sức căng bề mặt của kem hàn nóng chảy làm lệch vị trí của linh kiện ra khỏi vị trí của chân hàn trên bo mạch)
Có thể gắn linh kiện lên trên hai mặt của bo mạch
Làm giảm trở và kháng của lớp chì tiếp xúc (làm tăng hiệu năng của các linh kiện cao tần)
Tính năng chịu bền bỉ hơn trong điều kiện bị va đập và rung lắc
Giá linh kiện cho công nghệ SMT thường rẻ hơn giá linh kiện cho công nghệ xuyên lỗ
Các hiệu ứng cao tần (RF) không mong muốn ít xảy ra hơn khi sử dụng công nghệ SMT so với các linh kiện cho dùng công nghệ hàn chì, tạo điều kiện thuận lợi cho việc dự đoán các đặc tuyến của linh kiện.
Công nghệ SMT ra đời, thay thế dần dần công nghệ đóng gói xuyên lỗ, điều này không có nghĩa là SMT hoàn toàn lý tưởng. Những điểm cần phải khắc phục ở công nghệ này là quá trình công nghệ chế tạo SMT công phu hơn nhiều so với việc sử dụng công nghệ đóng gói xuyên lỗ, đầu tư ban đầu tương đối lớn và tốn thời gian trong việc lắp đặt hệ thống.
Do kích thước linh kiện rất nhỏ, độ phân giải của các linh kiện trên bo là rất cao nên việc nghiên cứu, triển khai công nghệ này một cách thủ công sẽ làm cho tỷ lệ sai hỏng tương đối lớn và tốn kém.
Hiện nay các sản phẩm SMT tương đối đa dạng đáp ứng đủ các nhu cầu từ thủ công tới tự động hóa hoàn toàn.
